ہارڈ ویئر ایپلی کیشن کے لیے موزوں کنیکٹر کا انتخاب کیسے کریں؟
کنیکٹر پروگرام کے فنکشن انٹرفیس کی طرح ہے۔ اگر ڈیزائن معقول ہے تو مستقبل میں مصنوعات کی دیکھ بھال، اپ گریڈاور پیوند کاری کو آدھی کوشش کے ساتھ دوگنا نتیجہ ملے گا، تاکہ مصنوعات دیرپا زندگی برقرار رکھ سکیں؛ غیر معقول ڈیزائن مستقبل میں دیکھ بھال اور اپ گریڈمیں مشکلات کا سبب بنے گا، جس سے پورا جسم متاثر ہوگا۔ زیڈ بالآخر مصنوعات کو مسابقت کھو دیتا ہے، اور کنیکٹر کی اہمیت خود واضح ہے۔
کنیکٹرز، جنہیں عام طور پر انجینئرز کنیکٹر کہتے ہیں، بجلی یا سگنل ٹرانسمیشن کے حصول کے لئے دو سرکٹ بورڈز یا الیکٹرانک آلات کو جوڑنے کے لئے استعمال کیے جاتے ہیں۔ کنیکٹر کے ذریعے سرکٹ کو ماڈیولر ائز کیا جا سکتا ہے، الیکٹرانک پروڈکٹ کے اسمبلی کے عمل کو آسان بنایا جا سکتا ہے، اور مصنوعات کو آسانی سے برقرار رکھا جا سکتا ہے اور اپ گریڈ کیا جا سکتا ہے۔
ماڈیولر سرکٹس کے لیے کنیکٹرز کا انتخاب ایک اہم کردار ادا کرتا ہے۔ تو کنیکٹرز کا انتخاب کرتے وقت، ہمیں کنیکٹرز کو ہارڈ ویئر کے استعمال کے لئے موزوں کون سے زاویوں سے غور کرنا چاہئے؟
1۔ پن اور فاصلہ

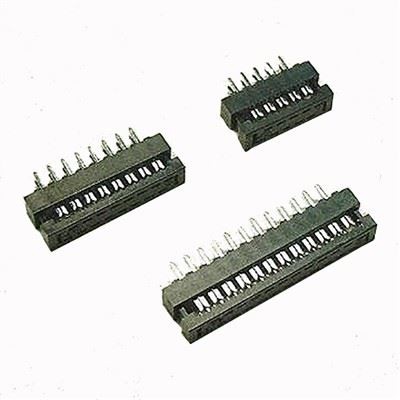

پنوں کی تعداد اور پنوں کے درمیان فاصلہ کنیکٹر کے انتخاب کی بنیادی بنیاد ہے۔ کنیکٹر کا انتخاب کرنے کے لئے پنوں کی تعداد کا انحصار سگنلز کی تعداد پر ہے جن کو مربوط کرنے کی ضرورت ہے۔ کچھ پیچ کنیکٹرز کے لیے پیچ ہیڈرز میں پنوں کی تعداد جیسا کہ نیچے دی گئی شکل میں دکھایا گیا ہے بہت زیادہ نہیں ہونا چاہئے۔ کیونکہ پلیسمنٹ مشین کے سولڈرنگ کے عمل میں، زیادہ درجہ حرارت کی وجہ سے، کنیکٹر پلاسٹک گرم اور بگڑ جائے گا، اور درمیانی حصہ ابھر جائے گا، جس کے نتیجے میں پنوں کی جھوٹی سولڈرنگ ہوگی۔ ہمارے پی 800 فلیش پروگرامر نے ترقی کے ابتدائی مرحلے میں بورڈز کے درمیان جڑنے کے لئے اس طرح کے ہیڈر اور خواتین کے ہیڈر کا استعمال کیا۔ نتیجتا، پروٹوٹائپ ہیڈر کی پنوں کو ایک بڑے علاقے میں سولڈر کیا گیا۔ آدھی پنوں کے ساتھ 2 پن سرتحریر میں تبدیل کرنے کے بعد، کوئی جھوٹی سولڈنگ نہیں تھی۔
آج کل الیکٹرانک آلات منیٹیورائزیشن اور درستگی کی طرف ترقی کر رہے ہیں، اور کنیکٹر کی پن پچ بھی 2.54 ملی میٹر سے 1.27 ملی میٹر اور پھر 0.5 ملی میٹر تک تبدیل ہو چکی ہے۔ لیڈ پچ جتنی چھوٹی ہوگی، پیداواری عمل کے لئے ضروریات جتنی زیادہ ہوں گی۔ لیڈ اسپیسنگ کا تعین کمپنی کی پروڈکشن ٹیکنالوجی کی سطح سے کیا جانا چاہئے۔ چھوٹے فاصلے کا اندھا تعاقب پیداوار اور دیکھ بھال میں مشکلات کا سبب بنے گا۔
2۔ برقی کارکردگی
کنیکٹر کی برقی کارکردگی میں بنیادی طور پر شامل ہیں: کرنٹ کو محدود کریں، رابطہ مزاحمت، انسولیشن مزاحمت اور ڈائی الیکٹرک طاقت، وغیرہ۔ زیادہ بجلی کی فراہمی کو جوڑتے وقت کنیکٹر کی حد کرنٹ پر توجہ دیں؛ ایل وی ڈی ایس، پی سی آئی ای وغیرہ جیسے ہائی فریکوئنسی سگنلز منتقل کرتے وقت رابطہ مزاحمت پر توجہ دیں۔ کنیکٹر کو کم اور مستقل رابطہ مزاحمت ہونی چاہئے، عام طور پر سینکڑوں mΩ کے mΩ۔
3۔ ماحولیاتی کارکردگی
کنیکٹر کی ماحولیاتی کارکردگی میں بنیادی طور پر شامل ہیں: درجہ حرارت کے خلاف مزاحمت، نمی، نمک کا سپرے، ارتعاش، جھٹکا وغیرہ۔ مخصوص ایپلی کیشن ماحول کے مطابق انتخاب کریں۔ اگر ایپلی کیشن کا ماحول نسبتا مرطوب ہے تو کنیکٹر کے نمی اور نمک کے سپرے کے خلاف مزاحمت کی ضروریات زیادہ ہیں تاکہ کنیکٹر کے دھاتی رابطوں کو خراب ہونے سے روکا جاسکے۔ صنعتی کنٹرول کے شعبے میں کنیکٹر کے اینٹی وائبریشن اور شاک پرفارمنس کے تقاضے زیادہ ہوتے ہیں تاکہ کنیکٹر کو ارتعاش کے عمل کے دوران گرنے سے روکا جاسکے۔
4. میکانیکی خصوصیات
کنیکٹر کی میکانیکی خصوصیات میں داخل کرنے کی طاقت، میکانیکی فول پروفنس وغیرہ شامل ہیں۔ میکانیکی فول پروف کنیکٹر کے لئے بہت اہم ہے۔ ایک بار ریورس میں پلگ کرنے کے بعد، یہ سرکٹ کو ناقابل تلافی نقصان پہنچا سکتا ہے!
داخل کرنے کی قوت کو داخل کرنے کی طاقت اور علیحدگی کی طاقت میں تقسیم کیا جاتا ہے۔ متعلقہ معیارات زیڈ بڑی داخل کرنے کی طاقت اور زیڈ چھوٹی علیحدگی فورس کا تعین کرتے ہیں۔ استعمال کے نقطہ نظر سے، داخل کرنے کی طاقت چھوٹی ہونی چاہئے اور علیحدگی کی قوت بڑی ہونی چاہئے۔ بہت کم علیحدگی کی طاقت رابطے کی قابل اعتمادی کو کم کرے گی، لیکن کنیکٹرز کے لئے جن کو اکثر پلگ اور ان پلگ کرنے کی ضرورت ہوتی ہے، بہت زیادہ علیحدگی کی طاقت ان پلگ کرنے کی مشکل میں اضافہ کرے گی اور میکانیکی زندگی کو کم کرے گی۔
